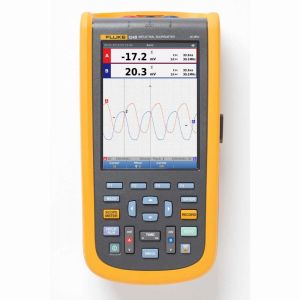

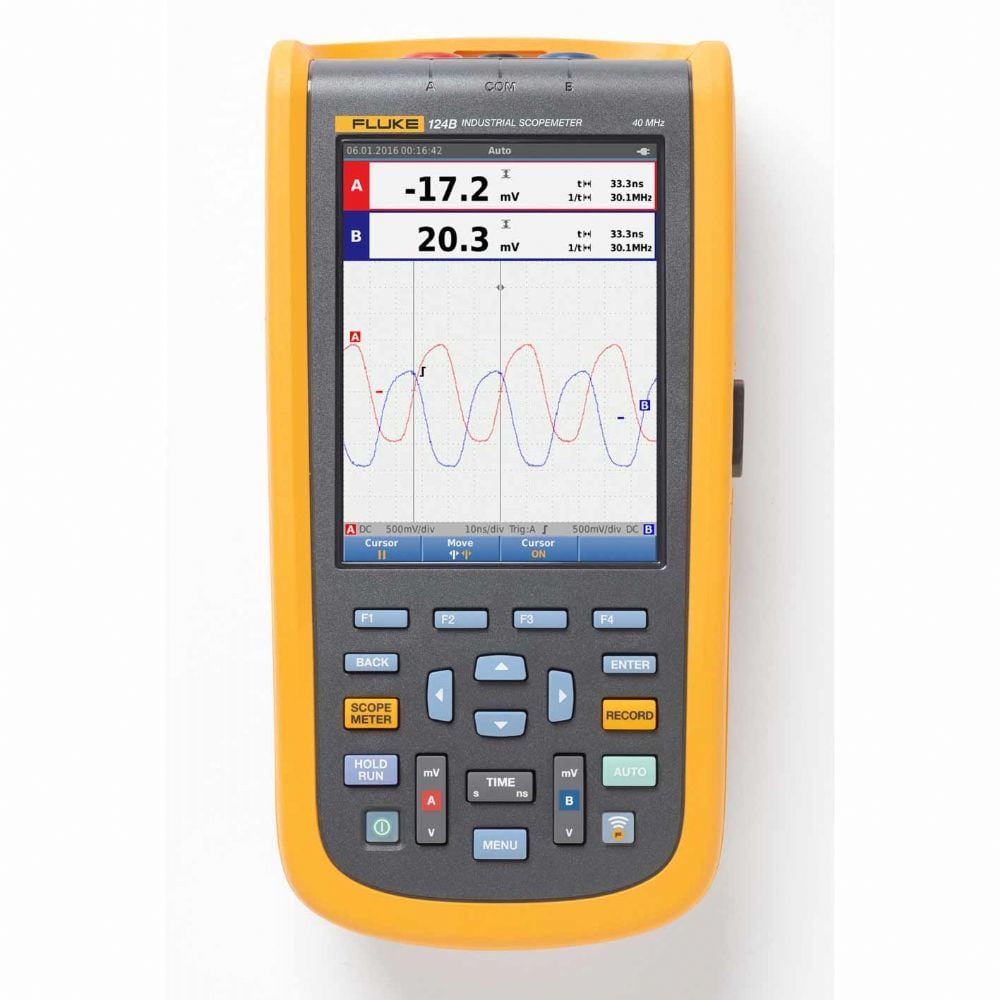

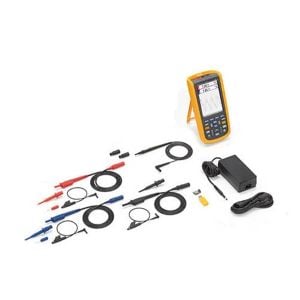

| Osiloskop modu |
| Dikey |
| Frekans yanıtı - dc kuplajlı |
Problar ve test uçları olmadan (BB120 ile) |
123B: dc - 20 MHz (-3 dB)
124B ve 125B: dc - 40 MHz (-3 dB) |
| STL120-IV 1:1 blendajlı test uçları ile |
DC - 12,5 MHz (-3 dB) / dc - 20 MHz (-6 dB) |
| VP41 10:1 Prob ile |
123B: dc - 20MHz (-3 dB)
124B ve 125B: dc - 40 MHz (-3 dB) |
| Frekans yanıtı - ac kuplajlı (LF azalması) |
Problar ve test uçları olmadan |
<10 Hz (-3 dB) |
| STL120-IV 1:1 blendajlı test uçları ile |
<10 Hz (-3 dB) |
| VP41 10:1 Prob ile |
<10 Hz (-3 dB) |
Artış süresi, prob ve
test uçları hariç |
123B <17,5 ns
124B ve 125B <8,75 ns |
| Giriş empedansı |
Problar ve test uçları olmadan |
1 MΩ//20 pF |
| BB120 ile |
1 MΩ//24 pF |
| STL120-IV 1:1 blendajlı test uçları ile |
1 MΩ//230 pF |
| VP41 10:1 Prob ile |
5 MΩ//15,5 pF |
| Hassasiyet |
5 mV - 200 V/div |
| Analog bant genişliği sınırlayıcı |
10 kHz |
| Ekran modları |
A, -A, B, -B |
| Maks. giriş gerilimi A ve B |
Doğrudan, test uçları ile ya da VP41 Prob ile |
600 Vrms Cat IV, 750 Vrms maksimum gerilim. |
| BB120 ile |
600 Vrms |
| Maksimum dalgalı gerilim, herhangi bir terminalden toprağa |
600 Vrms Cat IV, 400 Hz değerine kadar 750 Vrms |
| Yatay |
| Skop modları |
Normal, Tekli, Rulo |
| Aralıklar (normal) |
Eşdeğer örnekleme |
123B: 20 ns - 500 ns/div, |
| 124B, ve 125B; 10 ns - 500 ns/div |
| Gerçek zamanlı örnekleme |
1 μs - 5 sa/div |
| Tekli (gerçek zamanlı) |
1 μs - 5 sa/div |
| Rulo (gerçek zamanlı) |
1 sa - 60 sa/div |
| Örnekleme hızı (aynı anda iki kanal için) |
Eşdeğer örnekleme (yinelenen sinyaller) |
4 GS/s değerine kadar |
| Gerçek zamanlı örnekleme 1 μs - 60 sa/div |
40 MS/sa |
| Tetikleyici |
| Ekran güncelleme |
Serbest çalışma, tetikleyici üzerinde |
| Kaynak |
A, B |
| Hassasiyet A ve B |
DC'de - 5 MHz |
0,5 bölüm ya da 5 mV |
| 40 MHz'de |
123B: 4 bölüm |
| 124B ve 125B: 1,5 bölüm |
| 60 MHz'de |
123B: Yok |
| 124B ve 125B: 4 bölüm |
| Eğri |
Pozitif, negatif |
| Gelişmiş skop işlevleri |
| Ekran modları |
Normal |
25 ns hata yakalar ve analog benzeri süreklilik dalga biçimi görüntüler |
| Düzgün |
Bir dalga biçiminden gelen gürültüyü bastırır |
| Hata kapalı |
Örnekler arasında hataları yakalamaz |
| Zarf |
Zaman içinde minimum ve maksimum dalga biçimlerinin kaydını yapar ve görüntüler |
| Otomatik ayar (Connect-and-View™) |
Genlik, zaman tabanı, tetikleyici seviyeleri, tetikleyici boşluğu ve erteleme fonksiyonlarının sürekli tam otomatik ayarı. Genlik, zaman tabanı veya tetikleyici seviyesini kullanıcı ayarlaması ile manuel olarak geçersiz kılma. |
| İkili giriş ölçer |
| Tüm ölçümlerin hassaslığı, 18°C'den 28°C'ye kadar ± (değerin yüzdesi + sayım sayısı) dahilindedir. |
| 18°C'nin altındaki ya da 28°C'nin üstündeki her °C için 0,1x (belirli hassaslık) ekleyin. 10:1 problu sahip gerilim ölçümleri için +%1 prob belirsizliği ekleyin. Ekranda birden fazla dalga biçimi süresi görünür olmalıdır. |
| Giriş A ve giriş B |
| DC gerilimi (VDC) |
| Aralıklar |
500 mV, 5 V, 50 V, 500 V, 750 V |
| Hassaslık |
± (%0,5 +5 sayım) |
| Ortak mod reddetme (CMRR) |
dc'de >100 dB, 50, 60 ya da 400 Hz'de >60 dB |
| Tam ölçek okuma değeri |
5000 sayım |
| True-rms gerilimleri (V ac ve V ac+dc) |
| Aralıklar |
500 mV, 5 V, 50 V, 500 V, 750 V |
| %5 - %100 aralığı için hassaslık (DC kuplajlı) |
DC - 60 Hz (V ac+dc) |
±(%1 +10 sayım) |
| 1 Hz - 60 Hz (V ac) |
±(%1 +10 sayım) |
| %5 - %100 aralığı için hassaslık (AC ya da dc kuplajlı) |
60 Hz ila 20 kHz |
± (%2,5 + 15 sayım) |
| DC reddetme (yalnızca VAC) |
>50 dB |
| Ortak mod reddetme (CMRR) |
dc'de >100 dB |
| 50, 60 ya da 400 Hz'de >60 dB |
| Tam ölçek okuma değeri |
5000 sayım, okuma değeri herhangi bir sinyal crest faktöründen bağımsızdır. |
| Tepe değeri |
| Modlar |
Maksimum tepe, Minimum tepe ya da tepe değerinden tepe değerine |
| Aralıklar |
500 mV, 5 V, 50 V, 500 V, 2200 V |
| Hassaslık |
Hassaslık Maks tepe ya da Min tepe |
Tam ölçeğin %5'i |
| Tepe değerinden Tepe değerine Hassaslık |
Tam ölçeğin %10'u |
| Tam ölçek okuma değeri |
500 sayım |
| Frekans (Hz) |
| Aralıklar |
123B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz,1 MHz, 10 MHz ve 50 MHz |
| 124B ve 125B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz, 10 MHz ve 70 MHz |
| Frekans aralığı |
Sürekli otomatik ayarda 15 Hz (1 Hz) - 50 MHz |
| 1 Hz - 1 MHz'de hassaslık |
± (%0,5 +2 sayım) |
| Tam ölçek okuma değeri |
10.000 sayım |
| Devir/dakika |
| Maks okuma değeri |
50,00 kRPM |
| Hassaslık |
± (%0,5 +2 sayım) |
| Görev döngüsü (DARBE) |
| Aralık |
%2 - %98 |
| Frekans aralığı |
Sürekli otomatik ayarda 15 Hz (1 Hz) - 30 MHz |
| Darbe genişliği (DARBE) |
| Frekans aralığı |
Sürekli otomatik ayarda 15 Hz (1 Hz) - 30 MHz |
| Tam ölçek okuma değeri |
1000 sayım |
| Amper (AMP) |
| Akım pensi ile |
Aralıklar |
TEPE DEĞERİ veya V dc, V ac, V ac+dc ile aynı |
| Ölçek faktörleri |
0,1 mV/A, 1 mV/A, 10 mV/A, 100 mV/A, 400 mV/A, 1 V/A, 10 mV/mA |
| Hassaslık |
TEPE DEĞERİ veya V dc, V ac, V ac+dc ile aynı (akım pensi belirsizliği ekleyin) |
| Sıcaklık (SICAKLIK); isteğe bağlı sıcaklık probu ile |
| Aralık |
200°C/div (200°F/bölüm) |
| Ölçek faktörü |
1 mV/°C ve 1 mV/°F |
| Hassaslık |
V dc olarak (sıcaklık probu belirsizliği ekleyin) |
| Desibel (dB) |
| 0 dBV |
1 V |
| 0 dBm (600 Ω /50 Ω) |
600 Ω ya da 50 Ω değerine başvuran 1 mW |
| dB açık |
V dc, V ac ya da Vac+dc |
| Tam ölçek okuma değeri |
1000 sayım |
| Crest faktörü (CREST) |
| Aralık |
1 ila 10 |
| Tam ölçek okuma değeri |
90 Sayım |
| Faz |
| Modlar |
A - B, B - A |
| Aralık |
0 ile 359 derece arası |
| Çözünürlük |
1 derece |
| Güç (yalnızca 125B) |
| Yapılandırmalar |
1 faz / 3 faz 3 iletken dengelenmiş yükler (3 faz: yalnızca esas bileşen, yalnızca AUTOSET modu) |
| Güç faktörü (PF) |
Watt ve VA aralığı arasındaki oran - 0,00'dan 1,00'a |
| Watt |
Giriş A (volt) ve giriş B'nin (amper) ilgili örnekleri çarpılarak alınan RMS değeri |
| Tam ölçek okuma değeri |
999 sayım |
| VA |
Vrms x Arms |
| Tam ölçek okuma değeri |
999 sayım |
| VA reaktif (var) |
[S][208]="2"[S][210]="2"[S][212] |
| Tam ölçek okuma değeri |
999 sayım |
| Vpwm |
| Amaç |
Motor tahriki inverter çıkışları gibi darbe genişliği modüle edilmiş sinyaller üzerinde ölçüm yapmak |
| Prensip |
Okuma değerleri, esas frekansın tüm sürelerinde ortalama örnek değerlerini temel alan etkin gerilimi gösterir |
| Hassaslık |
Sinüs dalgası sinyalleri için Vrms kadar |
| Ortak için Giriş A |
| Ohm (Ω) |
| Aralıklar |
123B ve 124B |
500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ |
| 125B |
50 Ω, 500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ |
| Hassaslık |
± (%0,6 + 5 sayım) 50 Ω ±(%2 + 20 sayım) |
| Tam ölçek okuma değeri |
50 Ω - 5 MΩ - 5000 sayım, 30 MΩ - 3000 sayım |
| Ölçüm akımı |
0,5 mA - 50 nA, artan aralıklarla azalır |
| Açık devre gerilimi |
<4 V |
| Devamlılık (Devam) |
| Bip sesi |
50 Ω aralıkta <(30 Ω ± 5 Ω) |
| Ölçüm akımı |
0,5 mA |
| Kısa devrelerin algılanması |
≥1 ms |
| Diyot |
| Ölçüm gerilimi |
0,5 mA'de |
> 2,8 V |
| açık devrede |
<4 V |
| Ölçüm akımı |
0,5 mA |
| Polarite |
+ değer, giriş A üzerinde; - değer, COM üzerinde |
| Kapasitans (KAP) |
| Aralıklar |
50 nF, 500 nF, 5 μF, 50 μF, 500 μF |
| Tam ölçek okuma değeri |
5000 sayım |
| Ölçüm akımı |
500 nA - 0,5 mA, artan aralıklarla artar |
| Gelişmiş ölçüm cihazı işlevleri |
| Sıfır Ayarı |
Gerçek değeri referansa ayarlayın |
| AutoHold (A üzerinde) |
Sabit bir ölçüm sonucunu yakalar ve donar. Sabit olduğunda bip sesi çıkarır. AutoHold, AC sinyaller için 1 Vpp ve DC sinyaller için 100 mV'luk eşiklere sahip ana ölçüm cihazı okuma değeri üzerinde çalışır. |
| Sabit ondalık noktası |
Zayıflatma tuşları kullanarak etkinleştirilir |
| İmleç Değeri (124B ve 125B) |
| Kaynaklar |
A, B |
| Tek dikey çizgi |
Ortalama, minimum ve maksimum değer |
| Ortalama, minimum, maksimum ve değer başlangıç süresi (RULO modunda; cihaz BEKLETME modunda) |
| Minimum, maksimum ve değer başlangıç süresi (KAYIT CİHAZI modunda; cihaz BEKLETME modunda) |
| GÜÇ KALİTESİ modundaki harmonikler değerleri. |
| İkili dikey çizgiler |
Tepe değerinden tepe değerine, süre mesafe ve geçişli süre mesafe değeri |
| Ortalama, minimum, maksimum ve süre mesafesi değeri (RULO modunda; cihaz BEKLETME modunda) |
| İkili yatay çizgiler |
Yüksek, alçak ve tepe değerinden tepe değerine |
| Artış ya da düşüş süresi |
Geçiş süresi, %0 seviye ve %100 seviye değeri (manuel veya otomatik seviye belirleme; otomatik seviye belirleme
yalnızca tekli kanal modunda kullanılabilir) |
| Hassaslık |
Osiloskop hassaslığı olarak |
| Kayıt Cihazı |
| Kayıt cihazı, Ölçüm Kayıt Cihazı modunda ölçüm cihazı okuma değerlerini yakalar ya da Skop Kayıt Cihazı modunda dalga biçimi örneklerini sürekli olarak yakalar. Bilgiler, dahili bellek ya da isteğe bağlı bir SD kart (125B veya 124B ile) üzerinde depolanır. |
| Sonuçlar, zamanla Ölçüm Cihazı ölçümlerinin minimum ve maksimum değerlerinin grafiğini oluşturan bir Grafik kayıt cihazı ekranı olarak veya kaydedilen tüm örneklerin çizimlerini görüntüleyen bir dalga biçimi kayıt cihazı ekranı olarak gösterilir. |
| Ölçüm cihazı değerleri |
| Ölçüm Hızı |
Maksimum 2 ölçüm/sa |
| Kayıt Boyutu (minimum, maksimum, ortalama) |
1 kanal için 2 M değerler |
| Kayıt Yapılan Zaman Aralığı |
2 hafta |
| Maksimum olay sayısı |
="1024" |
| Dalga biçimi kaydı |
| Maksimum örnekleme hızı |
400 K örnek/sa |
| Boyut Dahili bellek |
400 M örnek Kayıt Yapılan Zaman |
| Aralığı dahili bellek |
500 μs/div 15 dakika
20 ms/div'de 11 saat |
| Kayıt Boyutu SD kart |
1,5 G örnek |
| Kayıt Yapılan Zaman Aralığı SD kart |
500 μs/div de 11 saat
20 ms/div'de 14 gün |
| Maksimum olay sayısı |
="64" |
| Güç Kalitesi (yalnızca 125B) |
| Değerler |
Watt, VA, var, PF, DPF, Hz |
| Watt, VA, var aralıkları (otomatik) |
250 W ila 250 MW, 625 MW, 1,56 GW |
| Seçildiğinde: toplam (%r) |
± (%2 + 6 sayım) |
| Seçildiğinde: esas (%f) |
± (%4 + 4 sayım) |
| DPF |
0,00 - 1,00 |
| PF |
0,00 ila 1,00, ± 0,04 |
| Frekans aralığı |
10,0 Hz ila 15,0 kHz
40,0 Hz ila 70,0 Hz |
| Harmonik Sayısı |
DC - 51 |
Değerler / İmleç değerleri
(esas değer 40 Hz - 70 Hz) |
Vrms / Arms /Watt |
Esas değerden gelen her harmonik, bağımsız okuma değerleri için seçilebilir |
| Esas değer frekansı, faz açısı ve K faktörünü (Amp ve Watt cinsinden) içerir |
| Bara Durumu test cihazı (yalnızca Fluke 125B) |
| Tip |
Alt tip |
Protokol |
| AS-i |
NEN-EN50295 |
| CAN |
ISO-11898 |
| Interbus S |
RS-422 |
EIA-422 |
| Modbus |
RS-232 |
RS-232/EIA-232 |
| RS-485 |
RS-485/EIA-485 |
| Foundation Fieldbus |
H1 |
61158 tip 1, 31,25 kBit |
| Profibus |
DP |
EIA-485 |
| PA |
61158 tip 1 |
| Çeşitli |
| Ekran |
Tip |
5,7 inç renkli aktif matris TFT |
| Çözünürlük |
640 x 480 piksel |
| Dalga Biçimi Gösterimi |
Dikey |
40 piksellik 10 div |
| Yatay |
40 piksellik 12 bölüm |
| Güç |
Harici |
Güç Adaptörü BC430 aracılığıyla |
| Giriş gerilimi |
10 V DC - 21 V DC |
| Güç tüketimi |
5 W tipik |
| Giriş konektörü |
5 mm fiş |
| Dahili |
Pil Paketi BP290 aracılığıyla |
| Pil gücü |
Şarj Edilebilir Lityum-İyon 10,8 V |
| Çalışma süresi |
%50 arkadan aydınlatma ile 7 saat |
| Şarj süresi |
Test aracı kapalıyken 4 saat, test aracı açıkken 7 saat |
| İzin verilen ortam sıcaklığı |
Şarj sırasında 0 - 40°C (32 - 104°F) |
| Bellek |
Dahili bellek, 20 veri setini depolayabilir (ekran dalga biçimi ve ayarı) |
İsteğe bağlı SD kartı ile Micro SD kart yuvası (maksimum 32 GB boyutunda) |
| Mekanik |
Boyut |
259 x 132 x 55 mm
(10,2 x 5,2 x 2,15 inç) |
| Ağırlık |
Pil paketi dahil 1,4 kg (3,2 lb) |
| Arabirim |
Optik yalıtımlı |
Ekran kopyalarını (bit eşlemler), ayarları ve verileri aktarın |
| USB'den PC'ye/dizüstüne |
OC4USB optik yalıtımlı USB adaptörü/kablosu (isteğe bağlı), Windows® için FlukeView® yazılımı kullanarak. |
| İsteğe bağlı WiFi adaptörü |
Ekran kopyalarının (bit eşlem), ayarların ve verilerin PC/dizüstü, tablet, akıllı telefon, vs. gibi aygıtlara hızlı aktarımı WiFi donanım kilidi için bir USB bağlantı noktası sağlanmıştır. Güvenlik gereği USB bağlantı noktasını bir kablo ile kullanmayın. |
| Çevre |
| Çevre |
MIL-PRF-28800F, Sınıf 2 |
| Sıcaklık |
Pille Çalışma |
0 ila 40°C (32 ila 104°F) |
| Güç Adaptörü Çalıştırma |
0 ila 50°C (32 ila 122°F) |
| Depolama |
-20 ila 60°C (-4 ila 140°F) |
| Nem (Çalışma) |
0 ila 10°C'de (32 ila 50°F) |
Yoğuşmasız |
| 10 ila 30°C'de (50 ila 86°F) |
%95 |
| 30 ila 40°C'de (86 ila 104°F) |
%75 |
| 40 ila 50°C'de (104 ila 122°F) |
%45 |
| Depolama |
-20 ila 60°C'de (-4 ila 140°F) |
Yoğuşmasız |
| Yükseklik |
3 km'de (10.000 fit) çalışabilir |
CAT III 600 V |
| 2 km'de (6600 fit) çalışabilir |
CAT IV 600 V |
| Depolama |
12 km (40.000 feet) |
| EMC elektromanyetik uyumluluk |
Uluslararası |
IEC 61326-1: Endüstriyel, CISPR 11: Grup 1, Sınıf A |
| Kore (KCC) |
Sınıf A Ekipman (Endüstriyel Yayıncılık ve İletişim Ekipmanı) |
| ABD (FCC) |
47 CFR 15 alt bölüm B. Bu ürün, 15.103 bendi uyarınca istisnai ürün olarak değerlendirilir. |
| Adaptörlü kablosuz telsiz |
Frekans aralığı |
2412 MHz - 2462 MHz |
| Çıkış gücü |
<100 mW |
| Muhafaza koruması |
IP51, ref: EN/IEC60529 |
| Güvenlik |
Genel |
IEC 61010-1: Kirlilik Derecesi 2 |
| Ölçüm |
IEC 61010-2-033: CAT IV 600 V/CAT III 750 V |
| Maks. giriş gerilimi giriş A ve B |
Doğrudan giriş üzerinde ya da uçlarla |
Azalma için 600 Vrms CAT IV |
| Muz Tipi Fiş-BNC Adaptörü BB120 ile |
Azalma için 600 Vrms |
| Herhangi bir terminalden toprağa maksimum dalgalı gerilim |
600 Vrms Cat IV, 400 Hz değerine kadar 750 Vrms |
|
|
|
