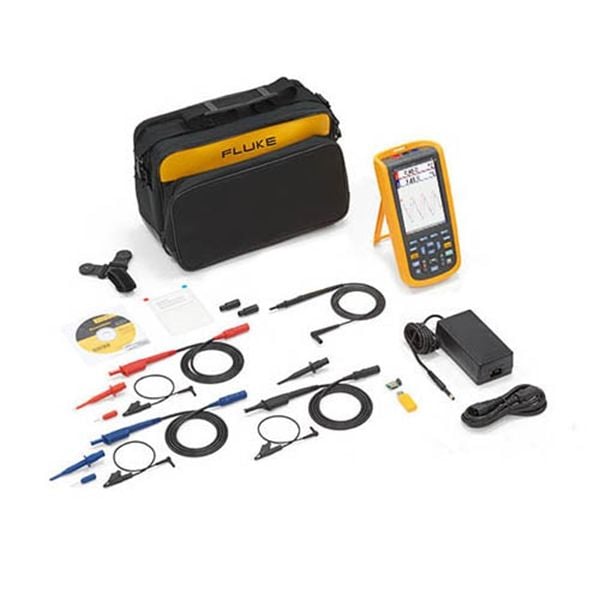

FLUKE 124B/S Endüstriyel Scopemeter® El Tipi Osiloskop
FLUKE

FLUKE 124B/S Endüstriyel Scopemeter® El Tipi Osiloskop

Kdv Dahil
184.370,40 TL
Kategori
Osiloskop
Marka
FLUKE
Stok Kodu
FLUKE 124B/S
Garanti Süresi
24 Ay
Fiyat
4.415,00 USD + KDV
Basitleştirilmiş test işlemi, daha fazla öngörü ve daha hızlı elektromekanik sorun giderme. Windows® için FlukeView® ScopeMeter® Yazılımı
Aynı Gün Kargo
Kargo Bedava
Ürün Bilgisi
Ürün Bilgisi

 FLUKE 124B/S ENDÜSTRİYEL SCOPEMETER® EL TİPİ OSİLOSKOP

Basitleştirilmiş test işlemi, daha fazla öngörü ve daha hızlı elektromekanik sorun giderme

Kompakt ScopeMeter® 120B Serisi, endüstriyel elektrik ve elektromekanik cihaz sorun giderme ve bakım uygulamaları için sağlamlaştırılmış osiloskop çözümüdür. Bu çözüm; osiloskop, multimetre ve yüksek hızlı kaydediciyle kullanımı kolay tek bir alet içerisine gerçek anlamda entegre olmuş test aracıdır. ScopeMeter 120B Serisi, kritik test bilgilerinin daha fazla paylaşılmasının yanı sıra veri analizini ve arşivlenmesini sağlamak için Fluke Connect® mobil uygulaması ve ScopeMeter yazılımı için FlukeView® ile de entegre olur.

S][0]120B Serisi Endüstriyel ScopeMeter test araçları, teknisyenlere sorunları daha hızlı gidermek, sistemleri hazır ve çalışır durumda tutmak için gerek duydukları yanıtları elde etmeleri için yardımcı olmak üzere tasarlanmış yenilikçi işlevler içerir. Connect-and-View™ tetikleyici ve ayar teknolojisi ile dalga biçimlerini görüntüleyin ve Fluke IntellaSet™ teknolojisini kullanarak ilgili sayısal ölçümleri otomatik olarak izleyin. Tüm bu işlemleri manuel ölçüm ayarlamaları yapmadan gerçekleştirin. Kayıt Cihazı Etkinlik Tespiti özelliği sayesinde belirlenmesi zor, aralıklı olaylar yakalanıp kolay izleme ve analiz için günlüğe kaydedilir.[S][0]
  • İkili giriş dijital osiloskop ve multimetre
  • 40 MHz ya da 20 MHz osiloskop bant genişliği
  • İki adet 5000 sayımlık true-rms dijital multimetre
  • Connect-and-View™ tetikleyici basitliği sayesinde elleri kullanmadan çalıştırma
  • IntellaSet™ teknolojisi, ölçülen sinyale dayalı sayısal değeri otomatik ve akıllı bir şekilde ayarlar
  • erilerin geniş zaman dilimleri içerisindeki eğilimini görmek için ikili giriş dalga biçimi ve ölçüm okuma değeri kayıt cihazı
  • Kayıt Cihazı Etkinlik Tespiti, 4 kHz değerine kadar yinelenen dalga biçimleri üzerindeki belirlenmesi zor aralıklı sinyalleri yakalar
  • Osiloskop, direnç ve devamlılık ölçümleri için korumalı test uçları
  • Direnç, devamlılık, diyot ve kapasitans ölçüm cihazı ölçümleri
  • Güç ölçümleri (W, VA, VAR, PF, DPF, Hz)
  • Gerilim, akım ve güç harmonikleri
  • Tanımlı referans seviyelerine karşı Bara Durumu fiziksel katman testleri aracılığıyla Endüstriyel ağları kontrol edin
  • Veri ve cihaz ayarlarını kaydedin veya geri çağırın
  • Rutin bakım ya da çok sık kullanılan test prosedürleri için bir test sırası tarafından tanımlanmış cihaz ayarlarını depolayın.
  • Skop ya da ölçüm cihazı verilerini aktarmak, arşivlemek ve analiz etmek için harici optik yalıtımlı USB arabirimi
  • Bilgileri PC, dizüstü ya da Fluke Connect® mobil uygulamasına* kablosuz olarak aktarmak için dahili USB bağlantı noktasıyla bağlantı kuran isteğe bağlı WiFi adaptörü
  • Windows® için FlukeView® ScopeMeter® Yazılımı
  • 3 g Titreşim, 30 g darbeye karşı sağlamlaştırılmış tasarım ve EN/IEC60529'a göre IP51 sınıfı
  • Sektördeki en yüksek güvenlik derecesi: CAT IV 600 V güvenlik sınıfı
  • Lityum-İyon şarj edilebilir pil, yedi saat çalışma (dört saat şarj süresi ile)
Connect-and-View™ tetikleme ile anlık, kararlı görüntü

Osiloskop kullanıcıları, tetiklemenin ne kadar zor olabileceğini bilir. Yanlış ayarları kullanmak, kararsız dalga biçimi yakalamalarına ve bazen de yanlış ölçüm verilerine yol açabilir. Benzersiz Fluke Connect-and-View™ tetikleme teknolojisi, sinyal modellerini tanır; kararlı, güvenilir ve yinelenebilir bir görüntü sağlamak için doğru tetiklemeyi otomatik olarak ayarlar. Connect-and-View™ tetikleme, motor tahrikleri ve kontrol sinyalleri de dahil olmak üzere hemen hemen her tür sinyal ile çalışmak için tasarlanmıştır. Üstelik parametreleri ayarlamaya, hatta bir düğmeye basmaya gerek bile kalmaz. Sinyal değişiklikleri anında tanınır ve ayarlar, hızlı devam ettirme durumunda birden çok test noktası ölçerken bile kararlı bir görüntü sağlayarak otomatik olarak yapılır.

IntellaSet™ / AutoReading (Otomatik Okuma)

Fluke IntellaSet™ teknolojisine sahip AutoReading işlevi, ölçülen dalga biçimini akıllı bir şekilde analiz etmek için tescilli algoritmalar kullanır ve ihtiyaç duyduğunuz verileri hiç olmadığı kadar kolay bir şekilde elde edebilmenizi sağlamak üzere en uygun sayısal ölçümleri ekranda otomatik olarak görüntüler. Örneğin, ölçülen dalga biçimi bir hat gerilimi sinyali ise Vrms ve Hz değerleri otomatik olarak görüntülenir. Ölçülen dalga biçimi kare bir dalga ise Vtepe değerinden tepe değerine ve Hz değerleri otomatik olarak görüntülenir. Connect-and-View™ otomatik tetikleme ile birlikte IntellaSet™ teknolojisi kullanarak yalnızca doğru dalga biçimini değil, uygun sayısal değerleri de gördüğünüzden emin olabilirsiniz. Hem de tüm bunları bir düğmeye bile dokunmadan gerçekleştirebilirsiniz.

IntellaSet™ teknolojisi ile birlikte Fluke Connect-and-View™, ihtiyaç duyduğunuz verilere hızlı erişim sağlar.

Endüstriyel cihaz, düzgün bir şekilde çalışmak için güvenilir bir güç kaynağına gerek duyar. Önemli güç ölçümleri elde etmek için ikili girişi kullanın.
Tek fazlı veya 3 fazlı dengelenmiş sistemlerde Endüstriyel ScopeMeter® 120B Serisinin ikili girişleri, kanal A üzerinde ac+dc rms gerilimini ve kanal B üzerinde ac+dc rms akımını ölçebilir. Fluke 125B daha sonra; frekans, faz açısı, aktif güç (kW), reaktif güç (VA ya da var), güç faktörü (PF) veya deplasman güç faktörünü (DPF) hesaplayabilir ve tüm fazların eşit gerilim ve akımlara sahip olduğu 3 fazlı bir sistemin güç değerlerini hesaplayabilir. Bu durum, hem dengelenmiş sistem yükleri hem de dirençli yükler için geçerlidir.

Bir sistem gücünü doğrulamak için önemli güç özelliklerini kolayca edinin.


Harmonik ölçümleri
Harmonik periyodik voltaj, akım veya güç sinüs dalgası distorsiyonlarıdır. Güç dağıtımı sistemlerindeki harmonikler, sıklıkla bilgisayarlardaki anahtarlamalı mod dc güç kaynakları ve ayarlanabilir hızlı motor tahrikleri gibi doğrusal olmayan yüklerden kaynaklanır. Harmonikler; transformatör, iletken ve motorların aşırı ısınmasına neden olabilir. Test Cihazı, Harmonik fonksiyonunda harmonikleri 51. sevıyeye kadar ölçer. Dc bileşenleri, THD (Toplam Harmonik Bozulma) ve K faktörü gibi ilgili veriler, yüklerinizin sağlığının elektrik durumu konusunda tam bir öngörü sağlamak için ölçülür.

Esas değerin bir yüzdesi olarak distorsiyonu ölçmek için imleçlerle harmonik spektrumuna genel bakış.

Aralıklı hataların kolaylıkla bulunmasına yardım etmek için kapsamlı kayıt cihazı modlarını kullanın
Bulunması en zor hatalar, arada bir gerçekleşen aralıklı olaylardır. Bu aralıklı hataların nedeni kötü bağlantılar, toz, kir, korozyon veya yalnızca kopuk kablo ya da konektörler olabilir. Hat kesintileri, düşüşler ya da bir motorun başlatılması veya durdurulması gibi diğer faktörler de cihaz kapanmaları ile sonuçlanan aralıklı olaylara neden olabilir. Bu olaylar gerçekleştiğinde orada olmayabilirsiniz. Ama Fluke ScopeMeter® Test Aracınız orada olacaktır. Minimum ve maksimum tepe ölçüm değerlerini çizdirebilir ya da dalga biçimi izini kaydedebilirsiniz. Ayrıca, genişletilebilir mikro SD bellek ile 14 güne kadar kayıt oturumları gerçekleştirilebilir. Bu kayıt cihazı, aralıklı hataları tespit etmeyi ve günlüğe kaydetmeyi hiç olmadığı kadar kolaylaştıran Kayıt Cihazı Etkinlik Tespiti özelliğinin eklenmesi ile de daha güçlü bir hale gelmiştir. Bir ölçüm cihazı okuma değeri ya da skop izi üzerinde yalnızca bir eşik ayarlayın ve sapmalar, benzersiz olaylar olarak etiketlensin. Hataları tespit etmek için artık veri yığınlarını aramak zorunda değilsiniz ve tüm veri setine hala erişime sahip olurken, etiketli bir olaydan diğerine hızlıca geçebilirsiniz.

Aralıklı hataları tanımlamak ve bu hataları gidermek için kaydı tutulan olaylara hızlıca geçin.

Endüstriyel Bara Durumu Testi, endüstriyel baralar üzerindeki elektrik sinyalinin kalitesini doğrular
Bara Durumu Testi, endüstriyel veri yolu veya şebekenin elektrik sinyallerini analiz eder ve bütün ilgili parametreler için ölçülen geçerli değerin yanına belirgin bir "İyi", "Zayıf" veya "Kötü" gösterge işareti koyar. Ölçülen değerler, seçili bara tiplerine (CAN-bus, Profi-bus, Foundation Field, RS-232 ve daha fazlası) dayalı olarak standart değerlerle karşılaştırılır ya da farklı toleranslar gerekirse benzersiz referans değerleri ayarlanabilir. Fluke 125B; elektrik sinyallerinin kalitesini, bu sinyaller şebekeden geçirilir geçirilmez veri içeriğine bakmadan doğrulayabilir. Ek olarak 125B, sinyal seviyelerini ve hızını, geçiş sürelerini ve distorsiyonu kontrol eder; uygun olmayan kablo bağlantıları, kötü temaslar, yanlış topraklama ya da uygun olmayan sonlandırıcılar gibi hataları bulmanıza yardımcı olmak için bunları uygun standartlarla karşılaştırır.

Endüstriyel alan bara sinyali fiziksel katman analog özelliklerini hızlıca kavrayın.

Birden çok elektrik parametresini ölçmek için tek bir test ucu
Devamlılık kontrollerinin yanında yüksek frekans, ölçüm cihazı, kapasitans ve direnç ölçümlerinin tamamı, korumalı tek bir test ucu seti ile yapılabilir. Uçları bulmak ya da değiştirmek için zaman kaybedilmez.

Tek bir test aracı; dalga biçimlerini görüntülemenin yanında, volt, ohm, amper ya da kapasitans değerlerini ölçer.


Windows® için FlukeView® ScopeMeter® Yazılımı

FlukeView® Yazılımı'na sahip ScopeMeter 120B cihazınızdan en iyi şekilde yararlanın:

  • Cihazın ekran kopyalarını, renkli olarak bilgisayarda depolayın
  • Ekran görüntülerini rapor ve belgelerinize kopyalayın
  • Bilgisayarınızdaki ScopeMeter cihazınızdan dalga biçimi verileri yakalayın ve depolayın
  • Kolay karşılaştırma için dalga biçimi referansları oluşturun ve arşivleyin
  • Ayrıntılı analiz için elektronik tablonuza dalga biçimi verilerini kopyalayın
  • Parametre ölçümü için imleçler kullanın
  • Cihaz ayarlarına kullanıcı metni ekleyin ve onları operatör referansı ve talimatları için cihaza gönderin

Not: Bazı özellikler, yalnızca belirli ScopeMeter modellerinde bulunabilir

Fluke Connect mobil uygulama uyumluluğu

Otomatik endüstriyel makinelerin sorunlarının giderilmesi hiç olmadığı kadar zorlaştı. Yalnızca testi nerede yapmak zorunda olduğunuzu bilmeniz değil, ne aradığınızı da bilmek zorundasınızdır ve bu da temel ölçüm verileri olmadan ya da konunun uzmanı kişilere erişim olmadan zor olabilir. Fluke Connect® Assets kablosuz sistem yazılımı ve kablosuz test araçları, teknisyenlerin bakım giderlerini düşürmelerini, yorumlaması ve paylaşması kolay hassas cihaz kayıtları ve bakım verileriyle cihazın çalışma süresini artırmalarını sağlar. Sinyal özelliklerini ve değişikliklerini zaman içinde daha iyi anlayabilmek için test noktası ölçüm verilerini ve eğilimlerini kıyaslayıp karşılaştırın. Ayrıca Fluke Cloud™ üzerinde bakım verilerini depolayarak ekip üyelerinin istedikleri yerden ve istedikleri anda verilere erişmelerini mümkün kılıp sahada öneri ya da onay alabilirsiniz ve sistemlerinizin hiç olmadığı kadar hızlı bir şekilde hazır ve çalışır durumda kalmasını sağlayabilirsiniz.
Ürün Karşılaştırma Grafiği Fluke 123B Fluke 124B Fluke 125B
İşlevler
Tam işlevli İkili Giriş Skop ve Ölçüm Cihazı • • •
Osiloskop Bant Genişliği MHz ="20" ="40" ="40"
Ölçüm Cihazı ve Skop Kayıt Cihazı • • •
Skop İmleç Ölçümleri   • •
Güç ve Harmonikler Ölçümleri     •
Bara Durumu     •
Birlikte Verilen Aksesuarlar
10:1 gerilim probu   • •
i400S AC akım pensi     •



Osiloskop modu
Dikey
Frekans yanıtı - dc kuplajlı Problar ve test uçları olmadan (BB120 ile) 123B: dc - 20 MHz (-3 dB)
124B ve 125B: dc - 40 MHz (-3 dB)
STL120-IV 1:1 blendajlı test uçları ile DC - 12,5 MHz (-3 dB) / dc - 20 MHz (-6 dB)
VP41 10:1 Prob ile 123B: dc - 20MHz (-3 dB)
124B ve 125B: dc - 40 MHz (-3 dB)
Frekans yanıtı - ac kuplajlı (LF azalması) Problar ve test uçları olmadan <10 Hz (-3 dB)
STL120-IV 1:1 blendajlı test uçları ile <10 Hz (-3 dB)
VP41 10:1 Prob ile <10 Hz (-3 dB)
Artış süresi, prob ve
test uçları hariç		 123B <17,5 ns
124B ve 125B <8,75 ns
Giriş empedansı Problar ve test uçları olmadan 1 MΩ//20 pF
BB120 ile 1 MΩ//24 pF
STL120-IV 1:1 blendajlı test uçları ile 1 MΩ//230 pF
VP41 10:1 Prob ile 5 MΩ//15,5 pF
Hassasiyet 5 mV - 200 V/div
Analog bant genişliği sınırlayıcı 10 kHz
Ekran modları A, -A, B, -B
Maks. giriş gerilimi A ve B Doğrudan, test uçları ile ya da VP41 Prob ile 600 Vrms Cat IV, 750 Vrms maksimum gerilim.
BB120 ile 600 Vrms
Maksimum dalgalı gerilim, herhangi bir terminalden toprağa 600 Vrms Cat IV, 400 Hz değerine kadar 750 Vrms
Yatay
Skop modları Normal, Tekli, Rulo
Aralıklar (normal) Eşdeğer örnekleme 123B: 20 ns - 500 ns/div,
124B, ve 125B; 10 ns - 500 ns/div
Gerçek zamanlı örnekleme 1 μs - 5 sa/div
Tekli (gerçek zamanlı) 1 μs - 5 sa/div
Rulo (gerçek zamanlı) 1 sa - 60 sa/div
Örnekleme hızı (aynı anda iki kanal için) Eşdeğer örnekleme (yinelenen sinyaller) 4 GS/s değerine kadar
Gerçek zamanlı örnekleme 1 μs - 60 sa/div 40 MS/sa

Tetikleyici
Ekran güncelleme Serbest çalışma, tetikleyici üzerinde
Kaynak A, B
Hassasiyet A ve B DC'de - 5 MHz 0,5 bölüm ya da 5 mV
40 MHz'de 123B: 4 bölüm
124B ve 125B: 1,5 bölüm
60 MHz'de 123B: Yok
124B ve 125B: 4 bölüm
Eğri Pozitif, negatif

Gelişmiş skop işlevleri
Ekran modları Normal 25 ns hata yakalar ve analog benzeri süreklilik dalga biçimi görüntüler
Düzgün Bir dalga biçiminden gelen gürültüyü bastırır
Hata kapalı Örnekler arasında hataları yakalamaz
Zarf Zaman içinde minimum ve maksimum dalga biçimlerinin kaydını yapar ve görüntüler
Otomatik ayar (Connect-and-View™) Genlik, zaman tabanı, tetikleyici seviyeleri, tetikleyici boşluğu ve erteleme fonksiyonlarının sürekli tam otomatik ayarı. Genlik, zaman tabanı veya tetikleyici seviyesini kullanıcı ayarlaması ile manuel olarak geçersiz kılma.

İkili giriş ölçer
Tüm ölçümlerin hassaslığı, 18°C'den 28°C'ye kadar ± (değerin yüzdesi + sayım sayısı) dahilindedir.
18°C'nin altındaki ya da 28°C'nin üstündeki her °C için 0,1x (belirli hassaslık) ekleyin. 10:1 problu sahip gerilim ölçümleri için +%1 prob belirsizliği ekleyin. Ekranda birden fazla dalga biçimi süresi görünür olmalıdır.

Giriş A ve giriş B
DC gerilimi (VDC)
Aralıklar 500 mV, 5 V, 50 V, 500 V, 750 V
Hassaslık ± (%0,5 +5 sayım)
Ortak mod reddetme (CMRR) dc'de >100 dB, 50, 60 ya da 400 Hz'de >60 dB
Tam ölçek okuma değeri 5000 sayım
True-rms gerilimleri (V ac ve V ac+dc)
Aralıklar 500 mV, 5 V, 50 V, 500 V, 750 V
%5 - %100 aralığı için hassaslık (DC kuplajlı) DC - 60 Hz (V ac+dc) ±(%1 +10 sayım)
1 Hz - 60 Hz (V ac) ±(%1 +10 sayım)
%5 - %100 aralığı için hassaslık (AC ya da dc kuplajlı) 60 Hz ila 20 kHz ± (%2,5 + 15 sayım)
DC reddetme (yalnızca VAC) >50 dB
Ortak mod reddetme (CMRR) dc'de >100 dB
50, 60 ya da 400 Hz'de >60 dB
Tam ölçek okuma değeri 5000 sayım, okuma değeri herhangi bir sinyal crest faktöründen bağımsızdır.
Tepe değeri
Modlar Maksimum tepe, Minimum tepe ya da tepe değerinden tepe değerine
Aralıklar 500 mV, 5 V, 50 V, 500 V, 2200 V
Hassaslık Hassaslık Maks tepe ya da Min tepe Tam ölçeğin %5'i
Tepe değerinden Tepe değerine Hassaslık Tam ölçeğin %10'u
Tam ölçek okuma değeri 500 sayım
Frekans (Hz)
Aralıklar 123B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz,1 MHz, 10 MHz ve 50 MHz
124B ve 125B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz, 10 MHz ve 70 MHz
Frekans aralığı Sürekli otomatik ayarda 15 Hz (1 Hz) - 50 MHz
1 Hz - 1 MHz'de hassaslık ± (%0,5 +2 sayım)
Tam ölçek okuma değeri 10.000 sayım
Devir/dakika
Maks okuma değeri 50,00 kRPM
Hassaslık ± (%0,5 +2 sayım)
Görev döngüsü (DARBE)
Aralık %2 - %98
Frekans aralığı Sürekli otomatik ayarda 15 Hz (1 Hz) - 30 MHz
Darbe genişliği (DARBE)
Frekans aralığı Sürekli otomatik ayarda 15 Hz (1 Hz) - 30 MHz
Tam ölçek okuma değeri 1000 sayım
Amper (AMP)
Akım pensi ile Aralıklar TEPE DEĞERİ veya V dc, V ac, V ac+dc ile aynı
Ölçek faktörleri 0,1 mV/A, 1 mV/A, 10 mV/A, 100 mV/A, 400 mV/A, 1 V/A, 10 mV/mA
Hassaslık TEPE DEĞERİ veya V dc, V ac, V ac+dc ile aynı (akım pensi belirsizliği ekleyin)
Sıcaklık (SICAKLIK); isteğe bağlı sıcaklık probu ile
Aralık 200°C/div (200°F/bölüm)
Ölçek faktörü 1 mV/°C ve 1 mV/°F
Hassaslık V dc olarak (sıcaklık probu belirsizliği ekleyin)
Desibel (dB)
0 dBV 1 V
0 dBm (600 Ω /50 Ω) 600 Ω ya da 50 Ω değerine başvuran 1 mW
dB açık V dc, V ac ya da Vac+dc
Tam ölçek okuma değeri 1000 sayım
Crest faktörü (CREST)
Aralık 1 ila 10
Tam ölçek okuma değeri 90 Sayım
Faz
Modlar A - B, B - A
Aralık 0 ile 359 derece arası
Çözünürlük 1 derece
Güç (yalnızca 125B)
Yapılandırmalar 1 faz / 3 faz 3 iletken dengelenmiş yükler (3 faz: yalnızca esas bileşen, yalnızca AUTOSET modu)
Güç faktörü (PF) Watt ve VA aralığı arasındaki oran - 0,00'dan 1,00'a
Watt Giriş A (volt) ve giriş B'nin (amper) ilgili örnekleri çarpılarak alınan RMS değeri
Tam ölçek okuma değeri 999 sayım
VA Vrms x Arms
Tam ölçek okuma değeri 999 sayım
VA reaktif (var) [S][208]="2"[S][210]="2"[S][212]
Tam ölçek okuma değeri 999 sayım
Vpwm
Amaç Motor tahriki inverter çıkışları gibi darbe genişliği modüle edilmiş sinyaller üzerinde ölçüm yapmak
Prensip Okuma değerleri, esas frekansın tüm sürelerinde ortalama örnek değerlerini temel alan etkin gerilimi gösterir
Hassaslık Sinüs dalgası sinyalleri için Vrms kadar

Ortak için Giriş A
Ohm (Ω)
Aralıklar 123B ve 124B 500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ
125B 50 Ω, 500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ
Hassaslık ± (%0,6 + 5 sayım) 50 Ω ±(%2 + 20 sayım)
Tam ölçek okuma değeri 50 Ω - 5 MΩ - 5000 sayım, 30 MΩ - 3000 sayım
Ölçüm akımı 0,5 mA - 50 nA, artan aralıklarla azalır
Açık devre gerilimi <4 V
Devamlılık (Devam)
Bip sesi 50 Ω aralıkta <(30 Ω ± 5 Ω)
Ölçüm akımı 0,5 mA
Kısa devrelerin algılanması ≥1 ms
Diyot
Ölçüm gerilimi 0,5 mA'de > 2,8 V
açık devrede <4 V
Ölçüm akımı 0,5 mA
Polarite + değer, giriş A üzerinde; - değer, COM üzerinde
Kapasitans (KAP)
Aralıklar 50 nF, 500 nF, 5 μF, 50 μF, 500 μF
Tam ölçek okuma değeri 5000 sayım
Ölçüm akımı 500 nA - 0,5 mA, artan aralıklarla artar

Gelişmiş ölçüm cihazı işlevleri
Sıfır Ayarı Gerçek değeri referansa ayarlayın
AutoHold (A üzerinde) Sabit bir ölçüm sonucunu yakalar ve donar. Sabit olduğunda bip sesi çıkarır. AutoHold, AC sinyaller için 1 Vpp ve DC sinyaller için 100 mV'luk eşiklere sahip ana ölçüm cihazı okuma değeri üzerinde çalışır.
Sabit ondalık noktası Zayıflatma tuşları kullanarak etkinleştirilir

İmleç Değeri (124B ve 125B)
Kaynaklar A, B
Tek dikey çizgi Ortalama, minimum ve maksimum değer
Ortalama, minimum, maksimum ve değer başlangıç süresi (RULO modunda; cihaz BEKLETME modunda)
Minimum, maksimum ve değer başlangıç süresi (KAYIT CİHAZI modunda; cihaz BEKLETME modunda)
GÜÇ KALİTESİ modundaki harmonikler değerleri.
İkili dikey çizgiler Tepe değerinden tepe değerine, süre mesafe ve geçişli süre mesafe değeri
Ortalama, minimum, maksimum ve süre mesafesi değeri (RULO modunda; cihaz BEKLETME modunda)
İkili yatay çizgiler Yüksek, alçak ve tepe değerinden tepe değerine
Artış ya da düşüş süresi Geçiş süresi, %0 seviye ve %100 seviye değeri (manuel veya otomatik seviye belirleme; otomatik seviye belirleme
yalnızca tekli kanal modunda kullanılabilir)
Hassaslık Osiloskop hassaslığı olarak

Kayıt Cihazı
Kayıt cihazı, Ölçüm Kayıt Cihazı modunda ölçüm cihazı okuma değerlerini yakalar ya da Skop Kayıt Cihazı modunda dalga biçimi örneklerini sürekli olarak yakalar. Bilgiler, dahili bellek ya da isteğe bağlı bir SD kart (125B veya 124B ile) üzerinde depolanır.
Sonuçlar, zamanla Ölçüm Cihazı ölçümlerinin minimum ve maksimum değerlerinin grafiğini oluşturan bir Grafik kayıt cihazı ekranı olarak veya kaydedilen tüm örneklerin çizimlerini görüntüleyen bir dalga biçimi kayıt cihazı ekranı olarak gösterilir.
Ölçüm cihazı değerleri
Ölçüm Hızı Maksimum 2 ölçüm/sa
Kayıt Boyutu (minimum, maksimum, ortalama) 1 kanal için 2 M değerler
Kayıt Yapılan Zaman Aralığı 2 hafta
Maksimum olay sayısı ="1024"
Dalga biçimi kaydı
Maksimum örnekleme hızı 400 K örnek/sa
Boyut Dahili bellek 400 M örnek Kayıt Yapılan Zaman
Aralığı dahili bellek 500 μs/div 15 dakika
20 ms/div'de 11 saat
Kayıt Boyutu SD kart 1,5 G örnek
Kayıt Yapılan Zaman Aralığı SD kart 500 μs/div de 11 saat
20 ms/div'de 14 gün
Maksimum olay sayısı ="64"

Güç Kalitesi (yalnızca 125B)
Değerler Watt, VA, var, PF, DPF, Hz
Watt, VA, var aralıkları (otomatik) 250 W ila 250 MW, 625 MW, 1,56 GW
Seçildiğinde: toplam (%r) ± (%2 + 6 sayım)
Seçildiğinde: esas (%f) ± (%4 + 4 sayım)
DPF 0,00 - 1,00
PF 0,00 ila 1,00, ± 0,04
Frekans aralığı 10,0 Hz ila 15,0 kHz
40,0 Hz ila 70,0 Hz
Harmonik Sayısı DC - 51
Değerler / İmleç değerleri
(esas değer 40 Hz - 70 Hz)		 Vrms / Arms /Watt Esas değerden gelen her harmonik, bağımsız okuma değerleri için seçilebilir
Esas değer frekansı, faz açısı ve K faktörünü (Amp ve Watt cinsinden) içerir

Bara Durumu test cihazı (yalnızca Fluke 125B)
Tip Alt tip Protokol
AS-i NEN-EN50295
CAN ISO-11898
Interbus S RS-422 EIA-422
Modbus RS-232 RS-232/EIA-232
RS-485 RS-485/EIA-485
Foundation Fieldbus H1 61158 tip 1, 31,25 kBit
Profibus DP EIA-485
PA 61158 tip 1

Çeşitli
Ekran Tip 5,7 inç renkli aktif matris TFT
Çözünürlük 640 x 480 piksel
Dalga Biçimi Gösterimi Dikey 40 piksellik 10 div
Yatay 40 piksellik 12 bölüm
Güç Harici Güç Adaptörü BC430 aracılığıyla
Giriş gerilimi 10 V DC - 21 V DC
Güç tüketimi 5 W tipik
Giriş konektörü 5 mm fiş
Dahili Pil Paketi BP290 aracılığıyla
Pil gücü Şarj Edilebilir Lityum-İyon 10,8 V
Çalışma süresi %50 arkadan aydınlatma ile 7 saat
Şarj süresi Test aracı kapalıyken 4 saat, test aracı açıkken 7 saat
İzin verilen ortam sıcaklığı Şarj sırasında 0 - 40°C (32 - 104°F)
Bellek Dahili bellek, 20 veri setini depolayabilir (ekran dalga biçimi ve ayarı) İsteğe bağlı SD kartı ile Micro SD kart yuvası (maksimum 32 GB boyutunda)
Mekanik Boyut 259 x 132 x 55 mm
(10,2 x 5,2 x 2,15 inç)
Ağırlık Pil paketi dahil 1,4 kg (3,2 lb)
Arabirim Optik yalıtımlı Ekran kopyalarını (bit eşlemler), ayarları ve verileri aktarın
USB'den PC'ye/dizüstüne OC4USB optik yalıtımlı USB adaptörü/kablosu (isteğe bağlı), Windows® için FlukeView® yazılımı kullanarak.
İsteğe bağlı WiFi adaptörü Ekran kopyalarının (bit eşlem), ayarların ve verilerin PC/dizüstü, tablet, akıllı telefon, vs. gibi aygıtlara hızlı aktarımı WiFi donanım kilidi için bir USB bağlantı noktası sağlanmıştır. Güvenlik gereği USB bağlantı noktasını bir kablo ile kullanmayın.

Çevre
Çevre MIL-PRF-28800F, Sınıf 2
Sıcaklık Pille Çalışma 0 ila 40°C (32 ila 104°F)
Güç Adaptörü Çalıştırma 0 ila 50°C (32 ila 122°F)
Depolama -20 ila 60°C (-4 ila 140°F)
Nem (Çalışma) 0 ila 10°C'de (32 ila 50°F) Yoğuşmasız
10 ila 30°C'de (50 ila 86°F) %95
30 ila 40°C'de (86 ila 104°F) %75
40 ila 50°C'de (104 ila 122°F) %45
Depolama -20 ila 60°C'de (-4 ila 140°F) Yoğuşmasız
Yükseklik 3 km'de (10.000 fit) çalışabilir CAT III 600 V
2 km'de (6600 fit) çalışabilir CAT IV 600 V
Depolama 12 km (40.000 feet)
EMC elektromanyetik uyumluluk Uluslararası IEC 61326-1: Endüstriyel, CISPR 11: Grup 1, Sınıf A
Kore (KCC) Sınıf A Ekipman (Endüstriyel Yayıncılık ve İletişim Ekipmanı)
ABD (FCC) 47 CFR 15 alt bölüm B. Bu ürün, 15.103 bendi uyarınca istisnai ürün olarak değerlendirilir.
Adaptörlü kablosuz telsiz Frekans aralığı 2412 MHz - 2462 MHz
Çıkış gücü <100 mW
Muhafaza koruması IP51, ref: EN/IEC60529
Güvenlik Genel IEC 61010-1: Kirlilik Derecesi 2
Ölçüm IEC 61010-2-033: CAT IV 600 V/CAT III 750 V
Maks. giriş gerilimi giriş A ve B Doğrudan giriş üzerinde ya da uçlarla Azalma için 600 Vrms CAT IV
Muz Tipi Fiş-BNC Adaptörü BB120 ile Azalma için 600 Vrms
Herhangi bir terminalden toprağa maksimum dalgalı gerilim 600 Vrms Cat IV, 400 Hz değerine kadar 750 Vrms
Fluke 124B/S Endüstriyel ScopeMeter® Portatif Osiloskop (40 MHz)
İçeriği:
  • Fluke 124B Portatif Osiloskop
  • Siyah Topraklama Telleri olan Blendajlı Test Uçları
  • Test Ucu Siyah (Topraklama için)
  • Kanca Klips (kırmızı, mavi)
  • Muz Tipi Fiş-BNC Adaptörleri (siyah, x1)
  • 10:1 Gerilim Probu
  • USB Açılı Adaptör
  • WiFi USB Adapter*
  • Geçiş Modu Güç Kaynağı, Adaptör/Pil Şarj Cihazı
  • Şarj Edilebilir Lityum-İyon Pil Paketi
  • Yumuşak Taşıma Kutusu
  • Manyetik Askı
  • Windows® için FlukeView® ScopeMeter® Yazılımı
  • Ekran Koruyucu
Tanıtım Video - Karaköy Mağaza
Yorumlar (0)
Bu ürüne ilk yorumu siz yapın!
Yorum Yaz
Taksit Seçenekleri
Önerileriniz
Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.
FLUKE 124B/S Endüstriyel Scopemeter® El Tipi Osiloskop FLUKE 124B/S Endüstriyel Scopemeter® El Tipi Osiloskop ürünü en ucuz fiyatı ile elcelektro market'de satılmaktadır. FLUKE 124B/S
FLUKE 124B/S Endüstriyel Scopemeter® El Tipi Osiloskop

Tavsiye Et

*
*
*
IdeaSoft® | E-Ticaret paketleri ile hazırlanmıştır.
