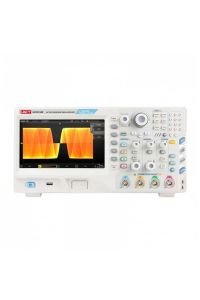

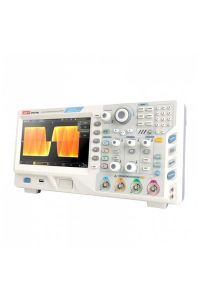

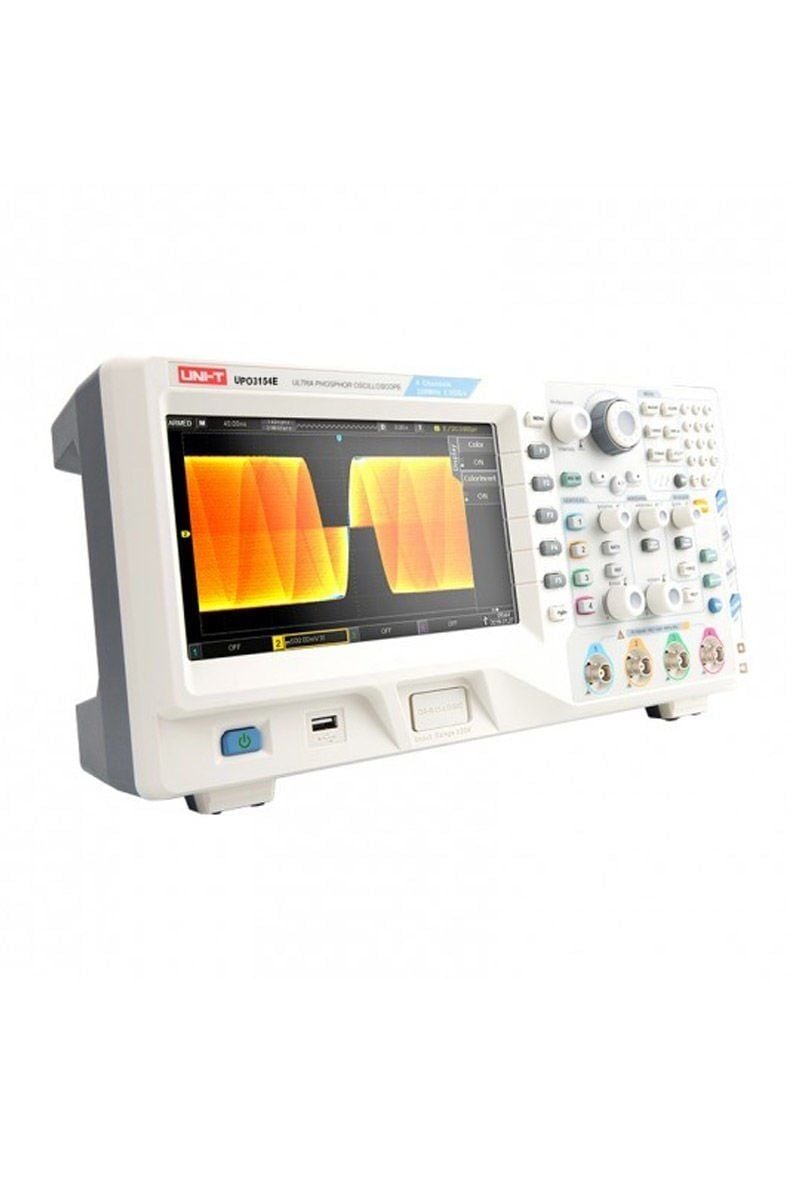

150Mhz Dört Kanallı Dijital Hafızalı Ultra Fosforlu Osiloskop
Ürün Özellikleri
- Analog Bant Genişliği : 150MHz
- Kanallar : 4
- Dalga Formu Yakalama Hızı : 200,000wfms/sn
- Zaman Taban Ölçeği : 2ns/div ~ 40s/div (Gerçek zamanlı örnekleme oranı, hafıza derinliği göstergesi) 1-2 1-2-4 durak adım】
- Giriş Empedansı : (1MΩ ±% 1) II (18pF ± 3pF)
- Dikey Ölçek : 1mV/iv ~ 20V/div (1MΩ)
- DC Kazanç Hassasiyeti : <5mV: ±% 3, ≥5mV: ±% 2
- Dalga Formu Kaydı : Tek Kanal:100.000 kare; Ayarlanabilir Aralık:1.00ms ~ 1000s
- Tetik Türleri : Kenar, Çentik, Pencere, Ninci Kenar, Gecikme, Fazla Mesai, Süre, Ayarla / Beklet, Darbe Genişliği, Eğim, Video
- Bus Kod Çözme : RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
- Dalga Şekli İşlemleri : A+B, AB, AxB, A/B, FFT, düzenlenebilir gelişmiş ve mantıksal işlemler
- Ölçüm Ekranı : 5 çeşit
- Ölçüm İstatistikleri : Ortalama, maksimum, minimum, standart sapma ve ölçüm sayısı
- Frekans Sayacı : 6 bit
- Arayüzler :
- Standart: USB Host, USB Aygıtı, LAN, EXT Trig, AUX Çıkışı (Trig Out, Geçiş / Başarısız), VGA
- İsteğe Bağlı : AWG
- Güç : 100V ~ 240V ACrms, 50Hz / 60Hz
- Görüntüle : 8 inç TFT LCD, WVGA (800 x 480)
- Renk : Beyaz ve gri
- Net Ağırlık : 4.2kg
- Ebat : 370x195x125 mm
Unit Dijital Hafızalı Ultra Fosforlu Osiloskop
Unit markasının üretmiş olduğu ölçü ve test cihazı modellerinden biridir.
Osiloskoplar, devredeki gerilimin yönü ve büyüklüğünün yanı sıra elektrik devresinde gerçekleşen değişimlerin zamana bağlı olarak görülmesini sağlayan ölçüm cihazlarıdır.
Unit osiloskop, ultra fosfor osiloskop modeli olup, özel 3D teknolojisi ile üretilmiş ölçüm cihazı modelidir.
Sahip olduğu 3D teknolojisi ile yüksek dalga formu yakalama oranına, derin depolama özelliğine, gerçek zamanlı dalga formunu kaydetme ve oynatma özelliklerine sahiptir.
Bunların yanı sıra çok seviyeli yoğunluk derecelendirme ekranı ve daha fazlasını gerçekleştirebilmektedir.
Yoğunluk derecelendirme ekranı 256 seviyeye kadardır.
Unit osiloskop standart 25Mhz çift kanallı fonksiyon ve rastgele dalga formu üreteci ya da bir dijital multimetre modülü olan UT-M12 ile çalıştırılabilmektedir.
Yüksek çözünürlüklü 8 inç geniş ekranı ile net okuma imkanı sunar.
Cihaz Bus kod çözme ve çoklu tetikleme işlevlerine sahiptir.
Bağımsız tetikleme özelliğine sahip olan Unit osiloskop; kenar, Ninci kenar, pencere, darbe genişliği, video, eğim, süre, gecikme, fazla mesai, kurulum, çentik, ayarla ve beklet gibi tetik türlerine sahiptir.
Bus çözme kodları RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay’dır.
A+B, AXB, AB, A/B ve FFT, düzenlenebilir mantıksal ve gelişmiş dalga formu işlemlerine sahiptir.
Otomatik ölçüm yapabilen osiloskop; yüksek, düşük, orta, maksimum, minimum, ortalama, PK-PK, Ampl, RMS , CycMean, CycRMS, yükseliş ve düşüş, yükseliş ve düşüş gecikmesi, frekans, periyot, +/- genişlik, FRF, FRR, FFF, LRR, LFR, LFF, LRF, FFR+/- görev, frekans, OverSht, alan, faz, PreSht, CycArea gibi toplamda 34 parametre ölçümlerini yapabilir.
Kullanımları bakımından seri veri analizleri, veri depolama cihazı testleri, elektronik ekipman ve elektrikli araç tasarımlarında tercih edilir.
Bunların yanı sıraotomotiv elektroniği, tüketici elektroniği, saha bakımı, yarı iletkenler, bilgisayarlar, ulusal savunma, havacılık, endüstriyel elektroniği, enstrümantasyon, AR-GE ve eğitim gibi daha pek çok alanda kullanılabilmektedir.
Ölçüm cihazının 5 tip ölçüm ekranı bulunur.
Ölçüm istatistikleri içerisinde minimum, maksimum, ortalama, ölçüm sayısı ve standart sapma yer alır.
Sahip olduğu tasarımı ve çok fonksiyonlu yapısı ile sıklıkla tercih edilen yüksek performanslı ölçüm cihazıdır.

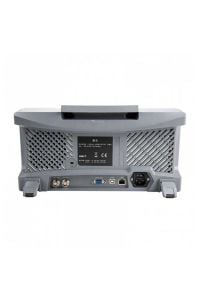

Arayüzleri; USB Host, USB cihazı, AUX Out, VGA, LAN, EXT, USB LAN ve Trig (Trig Out, Pass / Fail) şeklindedir.
Yüksek kaliteli ve dayanıklı bir yapıya sahip olması ile uzun süreli kullanım ömrüne sahiptir.
