Ürün Özellikleri
- Analog Bant Genişliği : 250MHz
- Kanallar : 2
- Örnekleme Oranı : 2.5GS/s (Tek kanal), 1.25GS/s (Çift kanal/Dört kanal)
- Dalga Formu Yakalama Oranı : 200.000wfms/sn
- Zaman Tabanı Ölçeği (s/böl) : 2ns/div~40s/div (Gerçek zamanlı örnekleme hızı, bellek derinliği ekranı)【Adım 1-2-4 duraklama】
- Giriş Empedansı : (1MΩ±1%) II (18pF±3pF)
- Dikey Ölçek (V/div) : 1mV/böl~20V/böl (1MΩ)
- DC Kazanç Doğruluğu : <5mV: ±%3, ≥5mV: ±%2
- Tek Kanal:100.000 çerçeve; Ayarlanabilir Aralık:1.00ms~1000s
- Tetik Türleri : Kenar, Punta, Pencere, N. Kenar, Gecikme, Fazla Mesai, Süre, Kurulum/Tutma, Darbe Genişliği, Eğim, Video, Kod; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
- Bus Kodu Çözme : RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
- Dalga Formu İşlemleri : A+B, AB, AxB, A/B, FFT, düzenlenebilir gelişmiş ve mantıksal işlemler
- Ölçüm İstatistikleri : Ortalama, Maks, Min, standart sapma ve ölçüm sayısı
- Frekans Sayacı : 6 bit
- Arayüzler : Standart:USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Başarılı/Başarısız), VGA, Opsiyonel: AWG
- Güç : 100V~240V ACrms, 50Hz/60Hz
- Görüntüle : 8 inç TFT LCD, WVGA (800 x 480)
- Renk : Beyaz ve Gri
- Net Ağırlık : 4.2kg
- Ebat : 370x195x125 mm

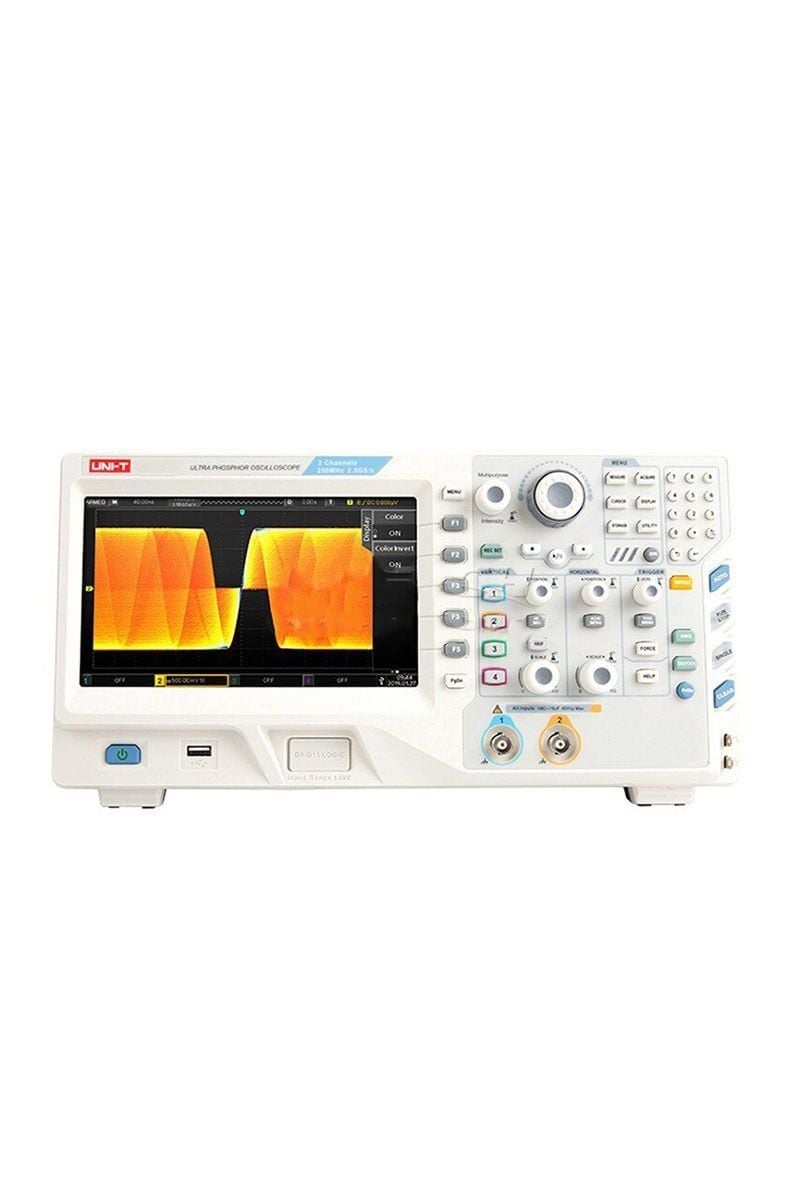

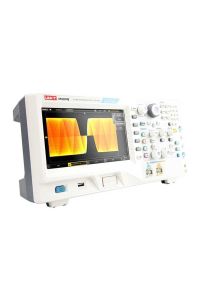

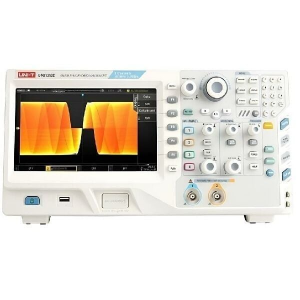

Unit Dijital Ultra Fosforlu Osiloskop
Unit markasının üretmiş olduğu ölçü ve test cihazı modellerinden biridir.
Osiloskoplar, devredeki gerilimin yönü ve büyüklüğünün yanı sıra elektrik devresinde gerçekleşen değişimlerin zamana bağlı olarak görülmesini sağlayan ölçüm cihazlarıdır.
Unit osiloskop, ultra fosfor osiloskop modeli olup, özel 3D teknolojisi ile üretilmiş ölçüm cihazı modelidir
Sahip olduğu 3D teknolojisi ile yüksek dalga formu yakalama oranına, derin depolama özelliğine, gerçek zamanlı dalga formunu kaydetme ve oynatma özelliklerine sahiptir.
Bunların yanı sıra çok seviyeli yoğunluk derecelendirme ekranı ve daha fazlasını gerçekleştirebilmektedir.
Yoğunluk derecelendirme ekranı 256 seviyeye kadardır.
Unit osiloskop standart 25Mhz çift kanallı fonksiyon ve rastgele dalga formu üreteci ya da bir dijital multimetre modülü olan UT-M12 ile çalıştırılabilmektedir.
Yüksek çözünürlüklü 8 inç geniş ekranı ile net okuma imkanı sunar.
Cihaz kod çözme ve çoklu tetikleme işlevlerine sahiptir.
Bağımsız tetikleme özelliğine sahip olan osiloskop; punta, kenar, N. Kenar, pencere, darbe genişliği, video, süre, gecikme, fazla mesai, kurulum ve tutma gibi tetik türlerine sahiptir.
Bus çözme kodları RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay’dır.
A+B, AxB, AB, A/B ve FFT, düzenlenebilir mantıksal ve gelişmiş dalga formu işlemlerine sahiptir.
Otomatik ölçüm yapabilen osiloskop; yüksek, düşük, orta, maksimum, minimum, ortalama, PK-PK, Ampl, RMS , CycMean, CycRMS, yükseliş ve düşüş, yükseliş ve düşüş gecikmesi, frekans, dönem, +/- genişlik, FRF, FRR, FFR, FFF, LRR, LFR, LFF, LRF, +/- Duty, Area, CycArea, PreSht, OverSht ve Phase gibi toplamda 34 parametre ölçümlerini yapabilir.
Kullanımları bakımından jitter analizi, seri veri analizleri, veri depolama cihazı testleri, elektronik ekipman ve elektrikli araç tasarımlarında tercih edilir.
Bunların yanı sıra otomotiv motorlarında meydana gelen sorunların giderilmesi, ses ekipmanlarının frekans tepkilerinin değerlendirilmesinde ve elektronik teknisyenlerinin onarım ve bakım işlerinde Unit osiloskop kullanılabilmektedir.
Ölçüm cihazının 5 tip ölçüm ekranı bulunur.
Ölçüm istatistikleri içerisinde minimum, maksimum, ortalama, ölçüm sayısı ve standart sapma yer alır.
Sahip olduğu tasarımı ve çok fonksiyonlu yapısı ile sıklıkla tercih edilen yüksek performanslı ölçüm cihazıdır.

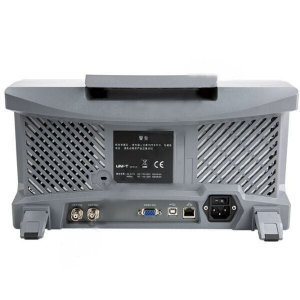

USB Host, USB Device, AUX Out, VGA, Lan, EXT Trig arayüzlerinin yanı sıra opsiyonel olarak AWG de kullanılabilir.
Yüksek kaliteli ve dayanıklı bir yapıya sahip olması ile uzun süreli kullanım ömrüne sahiptir.
Osiloskoplar uygulama alanları bakımından bilgisayarlar, ulusal savunma, havacılık, endüstriyel elektronik pazarlarında, enstrümansyasyon, sabah bakımı gibi geniş alanlarda tercih edilir.
Aynı zamanda otomotiv elektroniğinde, tüketici elektroniğinde, saha bakımı, Ar-Ge ve eğitim alanlarının yanı sıra daha pek çok alanda kullanılabilmektedir.
